大型樹脂枠用台車付きコンテナ

樹脂製の大型サイズのフレーム搬送コンテナです。
台車はクリーンルーム対応仕様です。

導入後

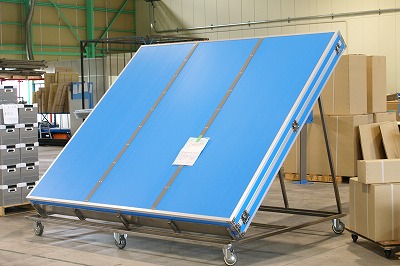

  • 前姿
    コンテナの外寸は長さ2720x巾2335x高さ2100mmです。
    4トントラックに積み込めるサイズです。

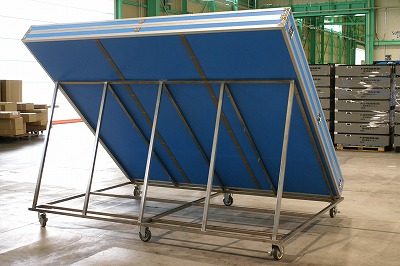

  • 後ろ姿
    台車のサイズはワイド2700x奥行き1950x全高2200mmです。
    ななめの載せ面は2600x1850mmあります。
    コンテナと台車はななめのバーのところでボルトでつないでいます。

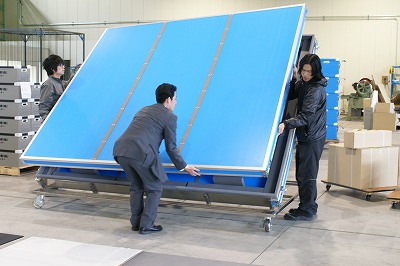

  • フタを開けているところです。
    ロータリー錠のロックをはずし、持ち上げていますが一人では難しい大きさです。

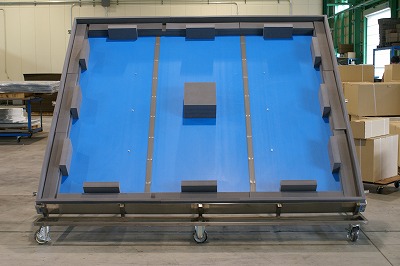

  • 内部にはフレーム枠が2台納まるようにクッションを取り付けています。

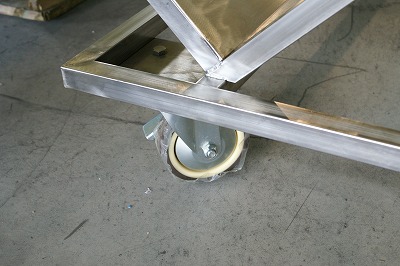

  • 台車はクリーンルーム対応仕様です。
    台車のバーはステンレス製、キャスターはゴム車輪ではなくウレタン車輪を6つつけています。うち2つにはストッパーがついています。
    コンテナを載せる面の下側には受けの支え面があります。
    フォークリフトで全体を持ち上げられるように台車の下部枠には中桟をいれて補強してあります。

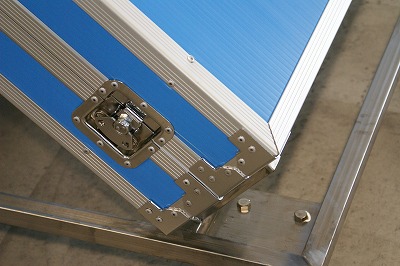

  • コンテナはジュラルミンケース用のアルミ製部材でつくってあります。
    身とフタは勘合フレームでぴったりかさなっています。
    フタはロータリー錠で身にロックされるのでズレやハズレの心配はありません。

ケース仕様

事例No 0010
品名 その他
サイズ(内寸) 長さ: 2625mm × 幅: 2335mm × 高さ: 120mm
水色
厚み 10mm
底トレイ その他
側面スリーブ その他
ふた その他
段積みコーナー なし
ベルト あり
面ファスナー なし
キャスター
その他の部材
