導入事例

基盤用ガラス搬送キャリー

運ぶガラスはサイズが厚み4ｘ1400ｘ1000ｍｍで、1枚の重量が15Kgあります。
35枚入りの箱を使っていましたが重過ぎて作業性が悪いので12枚入りコンテナにしたいとのご要望です。
それでも全重量は180Kgになり強度が求められます。
加えて以下の条件が必要です。
キャスター部分がしっかりしていること
ガラス板を嵌める溝クッションをオリジナルで作れること
長面をはずして出し入れ時の作業がしやすいこと

導入後

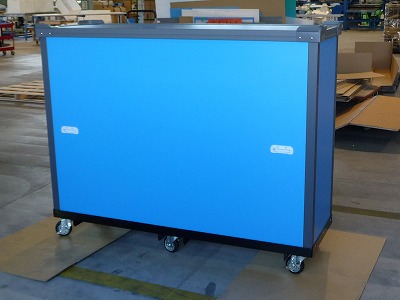

  • 厚み10ｍｍで作ったコンテナを鉄骨製キャスターにのせてボルトで合体しました。
    蓋をかぶせて完了。フタはアソビのがたつきもなくぴったりはまっています。

  • コンテナの長面１箇所は差込タイプになっていてとりはずせます。
    はずす面には取っ手をつけてはずしやすくしました。

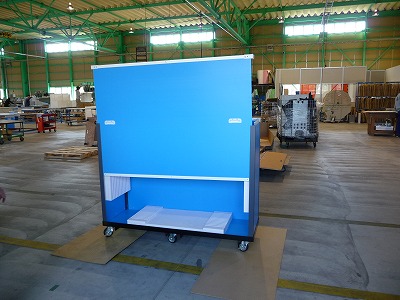

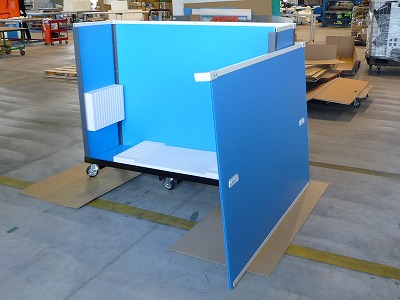

  • 一面をはずした状態です。中味のガラスの出し入れが楽にできます。

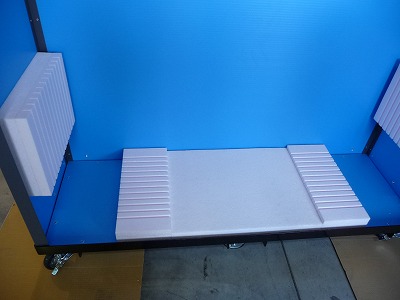

  • 内部のクッションです。
    帯電防止グレードのＰＰ発泡緩衝材に、ちょうど１２枚が収まるように溝を掘り込んでいます。
    底にも溝付きのクッションがついてガラスをうけますので、がたつきやぶつかりもなくガラスの保護は万全です。

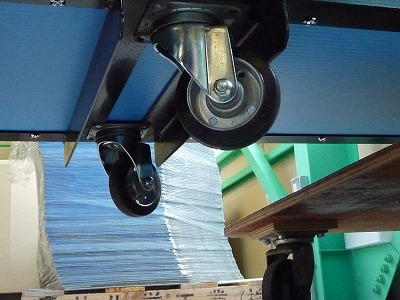

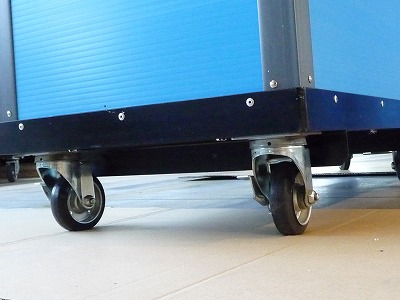

  • キャスターのサイズはФ100、全部で6個（4個はストッパー付き、2個は自在）ついています。
    キャスターのフレーム枠はL型の鉄骨製アングル（厚み4ｘ50ｘ50ｍｍ）で溶接止め、焼き付け塗装（黒）仕上げです。

  • キャスターの中央には補強に2本桁を取り付けました。

ケース仕様

事例No 0011
品名 オリウス10
サイズ（内寸） 長さ: 1500mm × 幅: 600mm × 高さ: 1000mm
色 水色
厚み 10mm
底トレイ その他
側面スリーブ 三面続き一面はずし
ふた t１０とL字アングル
段積みコーナー あり
ベルト なし
面ファスナー なし
キャスター あり
その他の部材 帯電防止グレードＰＰ発泡クッション
