導入事例
150キロの精密機器用プラダンコンテナ
お客様のご希望は
- 精密機器用（サイズ800ｘ700ｘ高さ100mm・重さ150Ｋｇ）の搬送コンテナがほしい。
- 緩衝材で機器を囲み、底も重量に負けないクッション材を敷く。
- 機器の上にもフィットした形状のクッションで押さえと緩衝をする
- クッション材は低発塵材料を使う
- できれば折りたたみたい
以上の内容でした。
導入前
-

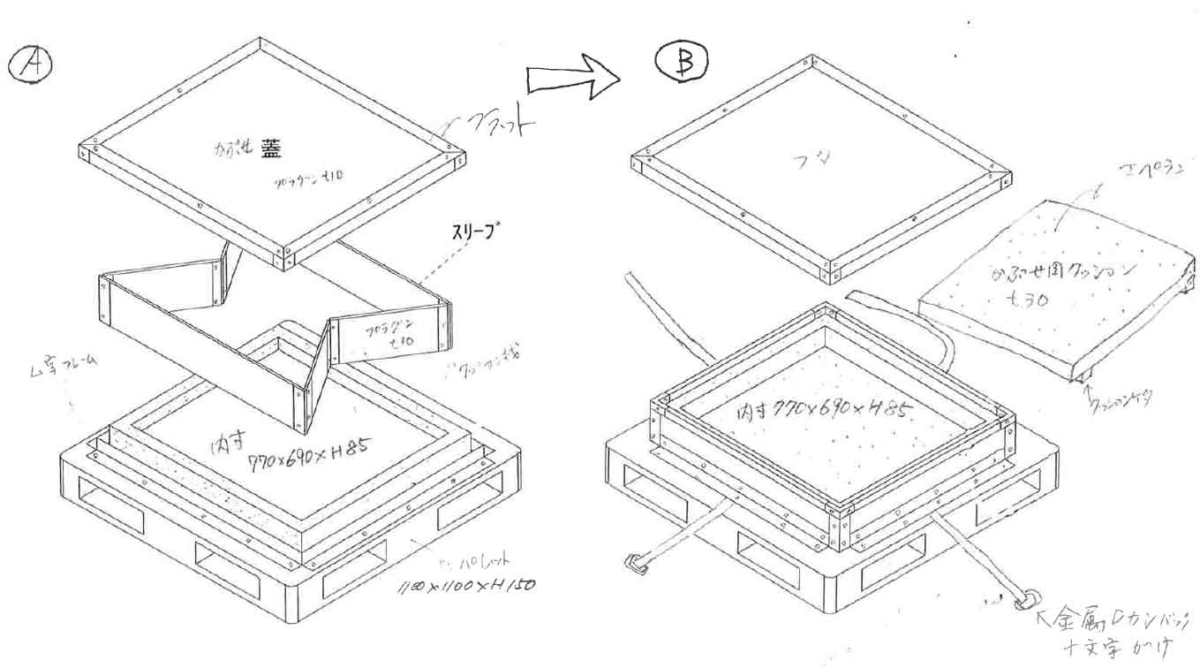

早速仕様図Ａで提案しましたところ、機械の図面をお送りいただきました。
それによると機械の高さが低く、折畳みタイプで作るメリットがでません。
固定型で強度がより上がる仕様図Ｂを再提案して発注いただきました。
導入後
-

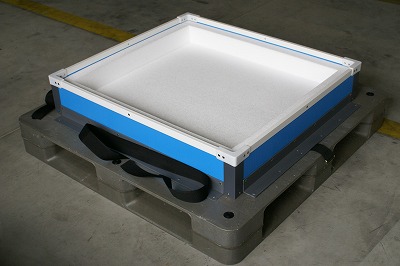

底と周囲に厚み40ミリのポリプロピレン発泡体クッションをめぐらした固定型のコンテナです。
-

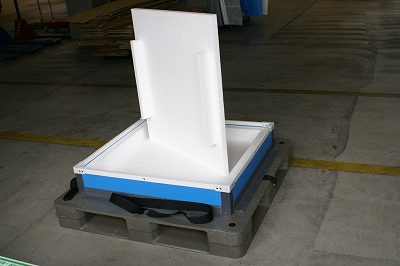

うえにかぶせるクッションは機械の凹部におさまるように突起をつけてあります。
-

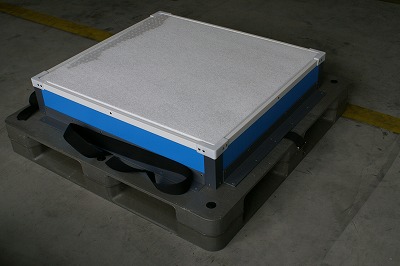

うえからクッションボードをかぶせたところです。ボードは周囲のクッションにのっかるので機械に直接上からの荷重がかかりません。
-

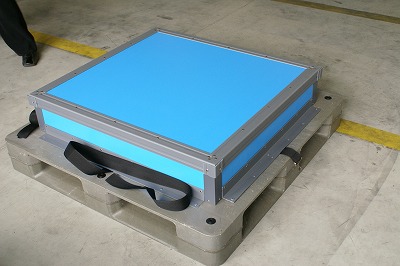

かぶせのふたをしたところです。
厚み10ｍｍの樹脂板製のフタと中のクッションボードで2重に守ります -

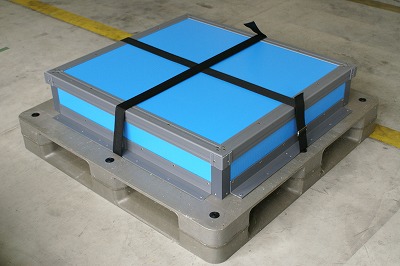

ベルトで十文字に緊縛しました。

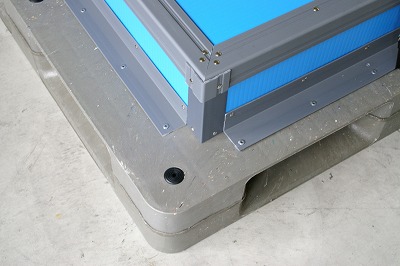

ベルトはパレットうえにあるので
パレットの差込口にある場合と比べてリフトのつめで傷めることがありません。 -
使用したパレットは
・サイズ 1100ｘ1100ｘＨ150ミリ・重量33キロ・積載1トン・静荷重3トン
・四使方差し・通函用・片面使用・ハンドリフト可
ケース仕様
| 事例No | 0008 |
|---|---|
| 品名 | オリウス10 |
| サイズ（内寸） | 長さ: 800mm × 幅: 700mm × 高さ: 100mm |
| 色 | 水色 |
| 厚み | 10mm |
| 底トレイ | パレット |
| 側面スリーブ | 固定 |
| ふた | t１０とL字アングル |
| 段積みコーナー | なし |
| ベルト | あり |
| マジックテープ | なし |
| キャスター | なし |
| その他の部材 | クッション材 |
