導入事例
工場生産ライン組立機材搬送ケース
導入後
-
電子機器メーカー工場の製造ライン入替えのため、機材搬送用ケースを至急でとのご注文です。収納する機材はサイズ2460ｘ2250ｍｍ、厚みは薄いものの重量は約400Kｇあります。

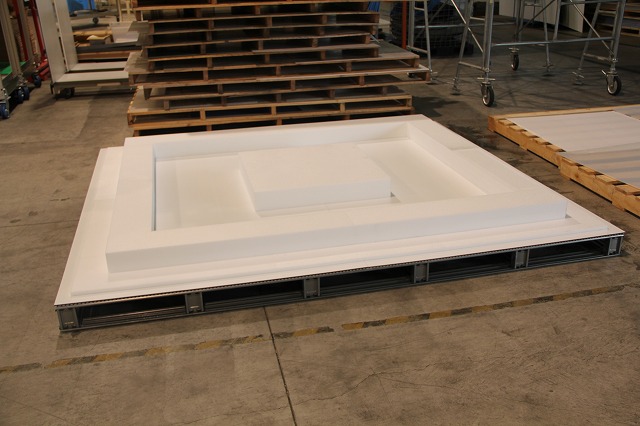

下が特注のスチールパレットで、サイズ2740×2450ｍｍにもなります。上に載っているのが機材を収納するトレイでクッションで囲ってあります。 -

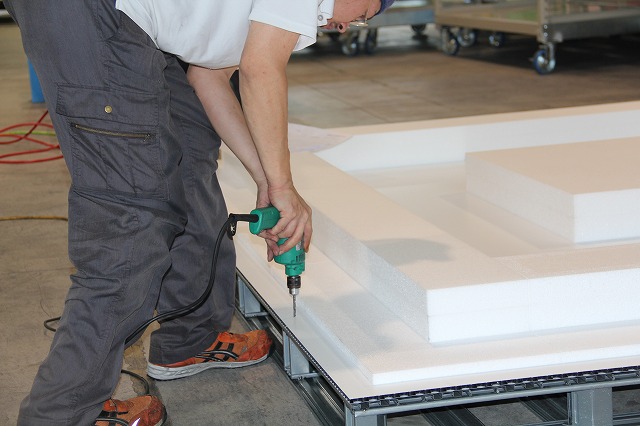

機材収納トレイはまず厚み10ｍｍの樹脂板2枚を熱溶着で2740×2450ｍｍの1枚板に形作ります。それにクッションを貼り、囲いをつくり中央にもたわみを受けるクッション台を設置してあります。この収納トレイをパレットと合体させます。
-

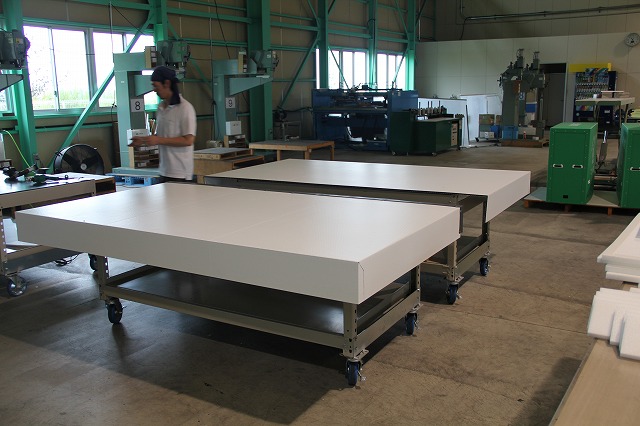

被せフタは2分割したパートを中央で繋ぎます。まず3辺を熱曲げで垂直に立上げ、高さを出します。H型樹脂フレームで繋いで1つの箱にします。4辺にはアルミフレームを1本通しでかぶせ、角に樹脂コーナーを付けて函体を整えます。フタの内側には、中身を傷つけないように全面にクッションを貼り付けて仕上げてあります。
-

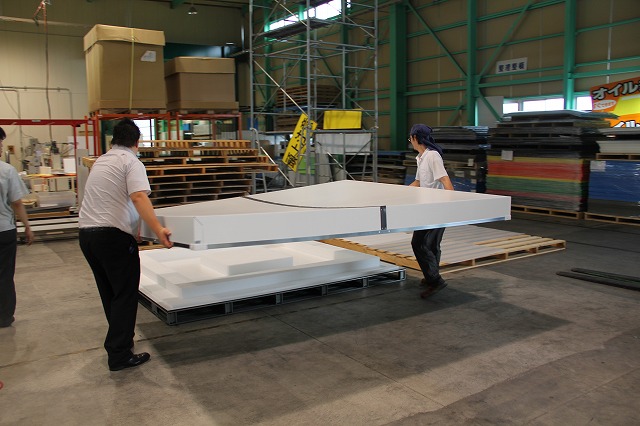

パレット付きトレイに被せフタをセットします。
-

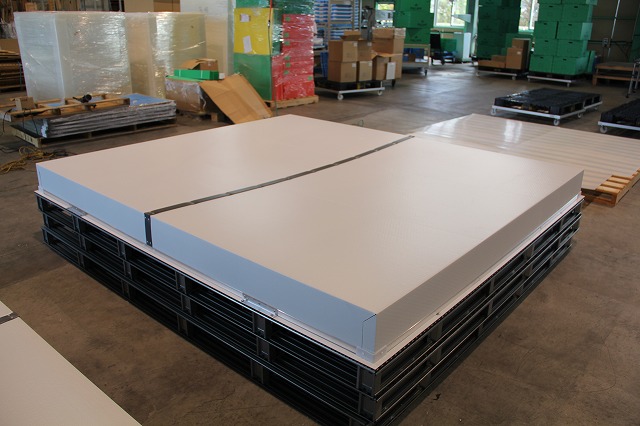

被せたフタは6角ボルトでトレイに固定されます。
ボルトの取り外しで通函として使えます。 -

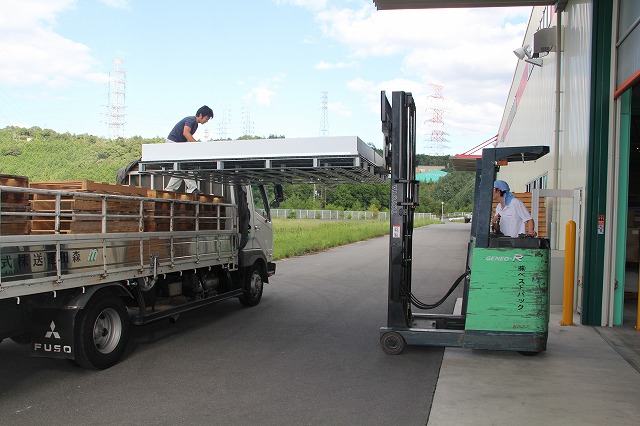

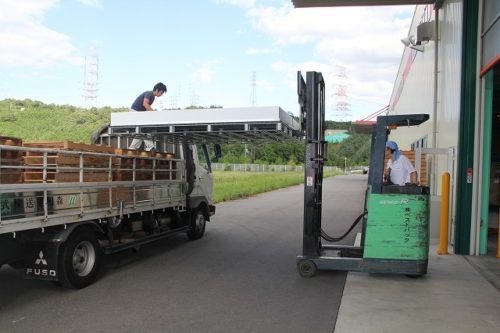

出来上がり寸法は2740ｘ2450ｘ200ｍｍです。斜め積みでは傷む可能性があり、そのままではトラック荷台に乗らない大きさなので、搬送に窮しました。トラック荷台に木パレットを重ねて載せ台として設置することでかろうじて2台づつ搬送でき無事納入できました。
ケース仕様
| 事例No | 0038 |
|---|---|
| 品名 | その他 |
| サイズ（内寸） | 長さ: 2740mm × 幅: 2450mm × 高さ: 200mm |
| 色 | |
| 厚み | |
| 底トレイ | パレット |
| 側面スリーブ | その他 |
| ふた | その他 |
| 段積みコーナー | |
| ベルト | |
| 面ファスナー | |
| キャスター | |
| その他の部材 |
