導入事例
ロール搬送箱
導入後
-

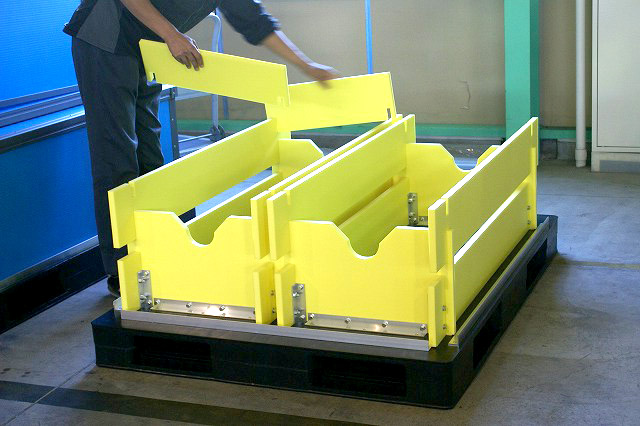

中身にはロール状のフィルムが入ります。1箱で2本の運送が可能です。ロール状フィルムの重さは約180kgあります。そのため、パロニア20mm(黄色のシート)を使って、180kgの重さに耐えられる仕様になっています。箱の段積みをすることを考え、ロールをさらに上からパロニアではさんで強度を上げ、天板を支えます。段積みする場合はロールの重さ180kgに加え、箱やパレットの重量もあるためです。
-

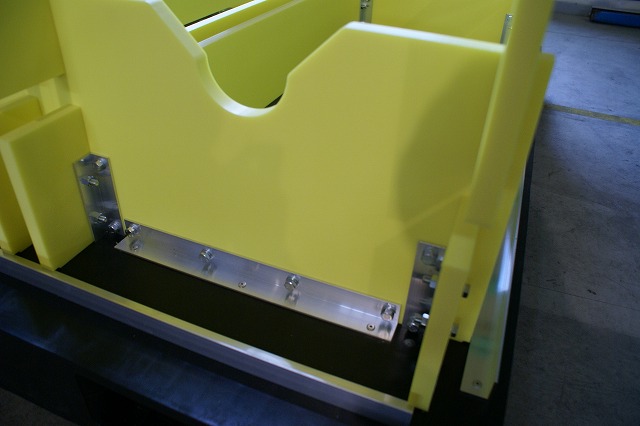

軸受けには、パロニアスーパーHDの最大厚みの20mmを使っているので、ロールの重量をがっしり受け止めます。ロール軸受け部分もはめ易いように斜めのカーブをつけています。この軸受けに使ったパロニアは樹脂製のまな板に似ており、ロールの重さに十分耐える強度のあるボードです。さらに、搬送時に中身ががたつかないようにロール受けをしっかり固定するため、パロニアの足元をアルミアングルでパレットにはさんで金属鋲で固定しました。これによりロールを安定して保持できます。
-

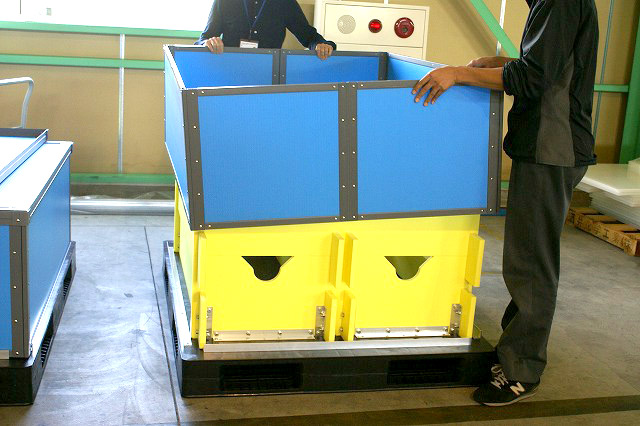

側面はスリーブ上になっており、完全に取り外すことで両サイドからの作業が容易です。また、折り畳めて場所を取りません。
-

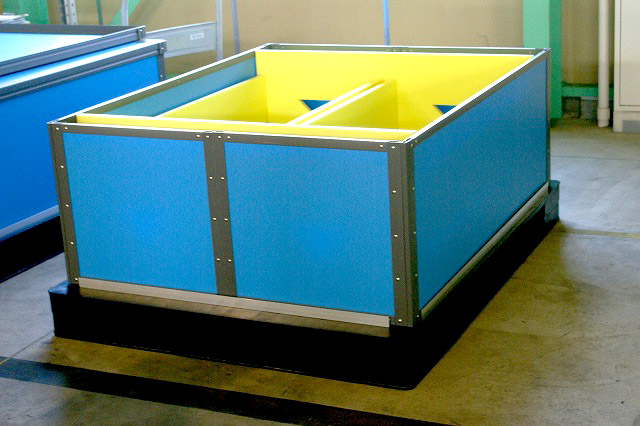

パレットは1100×1100×高さ150mmの樹脂製です。四方差しタイプとなっており、どこの面からでもフォークを差込できます。
-

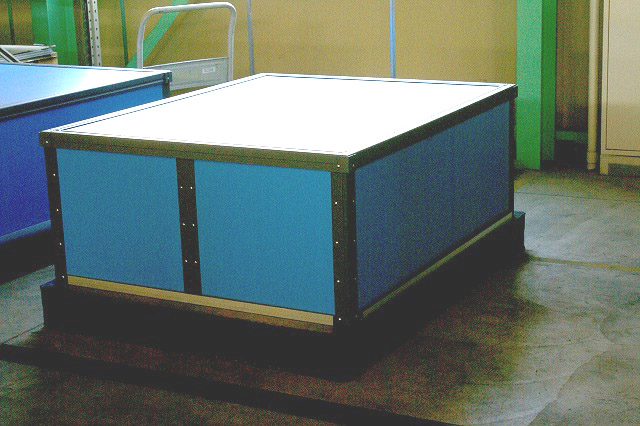

蓋を閉めると、1500mm×1150mm×高さ760mmのコンテナになります。
ケース仕様
事例No | 0026 |
---|---|
品名 | オリウス10 |
サイズ(内寸) | 長さ: 1500mm × 幅: 1150mm × 高さ: 760mm |
色 | 水色 |
厚み | 10mm |
底トレイ | パレット |
側面スリーブ | 四面続き(ヒンジフレーム) |
ふた | t10とL字アングル |
段積みコーナー | なし |
ベルト | なし |
マジックテープ | なし |
キャスター | なし |
その他の部材 |
