導入事例

ガロンボトル搬送用 ボックスパレット

導入後

  • ガロンボトルを搬送するコンテナです。
    内部にはボトルを3列3行の2段積みで、1箱に18本の入数になります。
    1100x1100xH150mmのパレット付きで、畳まないタイプです。
    前面の上半分を取り外しできるようにして、作業性を良くしてあります。

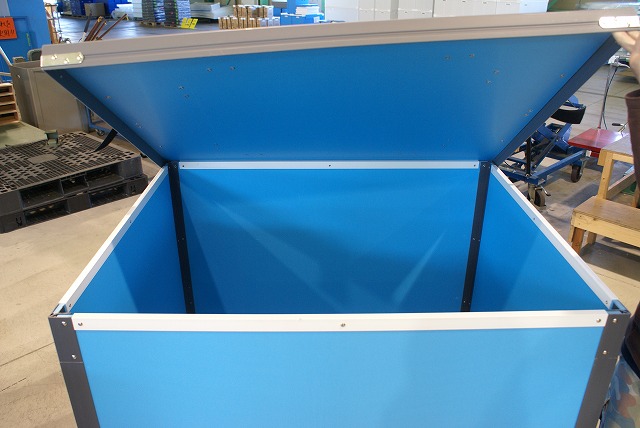

  • フタをはずします。
    フタは厚み10mmのプラダンで、周囲を樹脂Lアングルで取り巻いています。
    角はL字の金属製あてで補強しています。

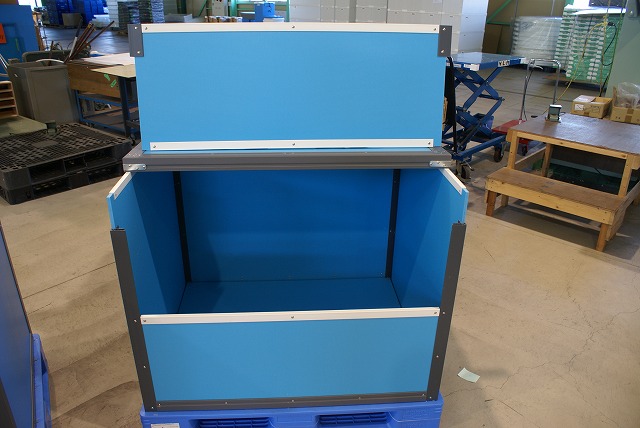

  • 前面上半分の差込みパーツをはずします。
    分割面は上下とも樹脂フレームを付けているので、分割ラインにスキマが空くことなく、たわみもでません。

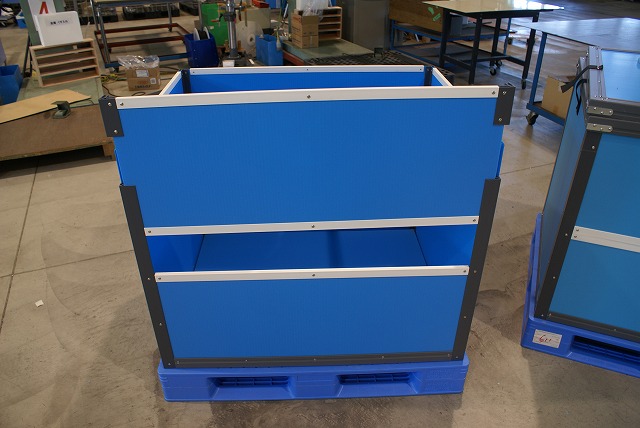

  • 分割面の上半分をはずした姿です。
    下半分は函体に固定されているので、形がしっかり保持されます。

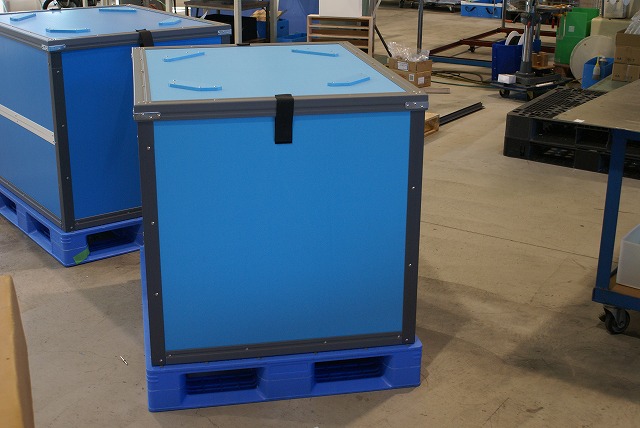

  • フタはマジックテープで函体につなぎます。紛失やズレが防げます。

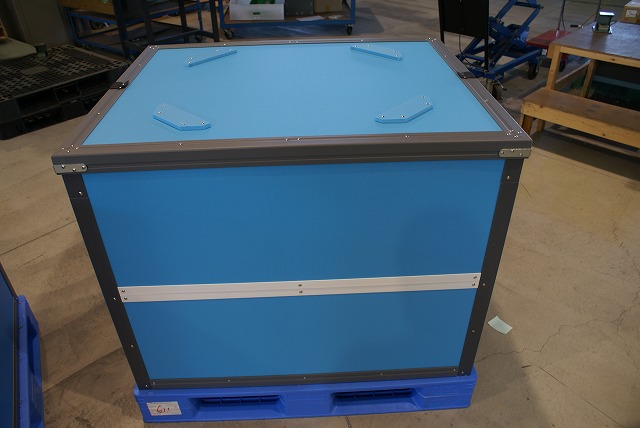

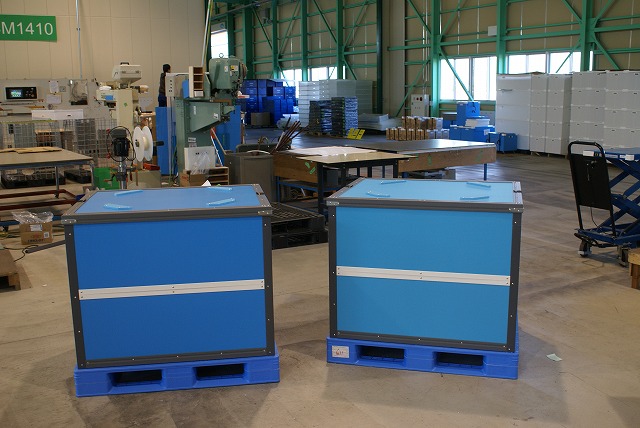

  • 搬送時の組みあがった姿です。
    フタにはパレットのズレ止めが4箇所取り付けてあります。
    上に乗っけたパレットの底の穴にはまって、段積みしたときの上の荷物がずれないよう歯止めになります。

ケース仕様

事例No 0032
品名 Sタイプ
サイズ(内寸) 長さ: 1100mm × 幅: 1100mm × 高さ: 150mm
厚み 10mm
底トレイ パレット
側面スリーブ 三面続き前分割開き
ふた t10とL字アングル
段積みコーナー あり
ベルト なし
面ファスナー あり
キャスター なし
その他の部材
