レーザー機器運送用プラダン

精密レーザー機器（外寸940ｘ835ｘＨ600ｍｍ・重量200Ｋｇ）の搬送コンテナを探しておられました。ご要望は高額な機械なので運搬中の衝撃対策を万全にした梱包です。
まずパレット選定から始まりました。
・クリーンルームに入るのでハンドリフトが使えるタイプ。
・ハンドリフト作業中の衝撃を避けるためスキットタイプ（脚が桁状）。
・サイズは周囲のクッション材のスペースもいるので1100ｘ1100以上

導入後

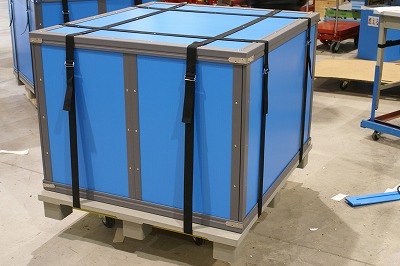

  • 使ったパレットは上面の厚みが25ｍｍもあるスキットタイプです。
    上に作りつけたコンテナ部はベルト4本でパレットと一体化しています。

  • 空の時には畳んでコンパクトにして重ねて置けるように蓋の上面はフラットに仕上げました。

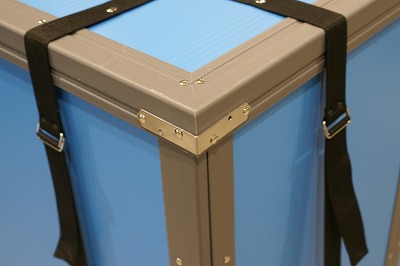

    かぶせ蓋のかどは隅金で補強してあります。
    クリーンルーム仕様なので材質はステンレス素材です。

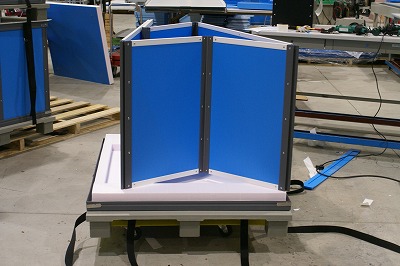

  • 空の時には畳んでコンパクトにできます。

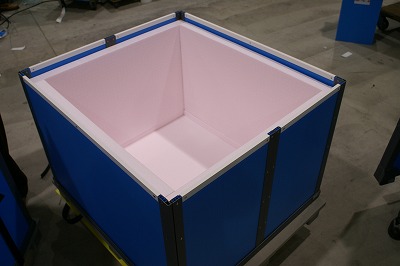

  • 底はクッション材を敷き、周囲を土手で囲いました。
    クッション材のグレードは
    ポリエチレン発泡帯・帯電防止グレード・発泡倍率20倍です。
    機器の4本の足元には衝撃吸収ゴムマットを別途使います。
    また機器の一番出張ったところにはやわらかい目のクッションシートを巻きつけるなど梱包時により細かな対策を施します。

  • 機械とコンテナ側面のあいだにクッションボードを差し込んで囲みます。

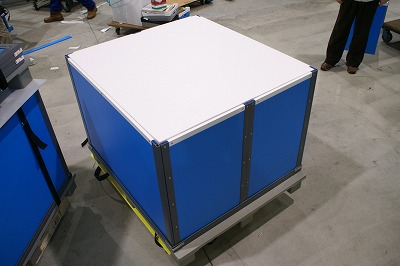

  • うえからもクッション材をかぶせて、上下四方をクッションボード厚み50ｍｍで囲います。
    蓋をしてベルトでしばって梱包上がりです。

ケース仕様

事例No 0007
品名 オリウス10
サイズ（内寸）
色 水色
厚み 10mm
底トレイ パレット
側面スリーブ 四面続き（ヒンジフレーム）
ふた t１０とL字アングル
段積みコーナー なし
ベルト あり
マジックテープ なし
キャスター なし
その他の部材
