災害時用小型投光器運搬箱
災害時などで使用される小型の投光器を保管・運搬用のプラダン箱です。
災害などの非常時に使われる使われる器材なので、降雨や積み合わせの悪条件でも大丈夫なケースながら重すぎない箱がいいとのご希望で製作いたしました。
投光器はケース付きで販売される予定なので、いざという時の運用をイメージしやすい内装で、備品などは小箱に収納できるようになっております。
導入後
-

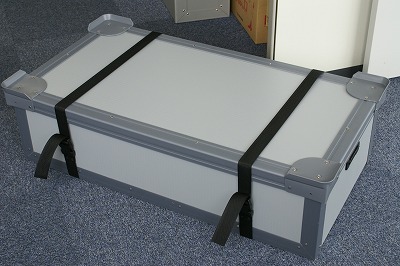

投光器を収納、梱包した状態の箱です。
太目のベルトを二の字掛けで縛っています。
悪路の輸送でも段積みがくずれないようにフチ高のコーナーキャップをつけてあります。
箱は厚み10ミリのプラダンと樹脂フレームで構成されていますので頑丈です。 -

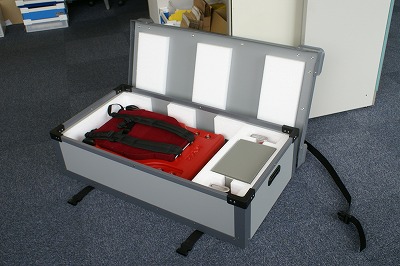

フタを開けたところです。
赤い製品がクッションにすっぽりと収まっています。
グレイの小さな箱はコードなどが収まっている内箱です。紙箱や木箱などでは内部に緩衝材を入れることが難しかったのですが、プラダンは緩衝材などを内部に入れることが出来ます。
-

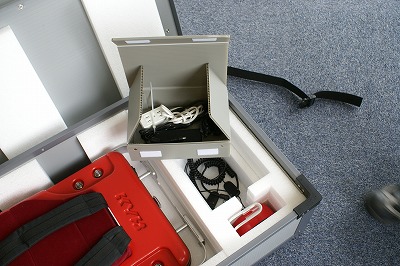

内箱の部分（5mm プラダン使用）です。内箱にはコード類を、その下には付属品が納まるように設計しました。
いろいろな付属品がそれぞれの場所に収納され、全体がすっきりとコンパクトにまとまっています。
設計の際はきちんと内容物を採寸し、用途を考慮して最適なご提案をさせていただきます。 -

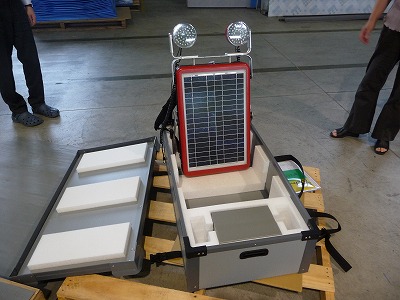

投光器を起こしたところです。
頭のライト部分ははずして内箱の両側の穴スペースに納めます。 -

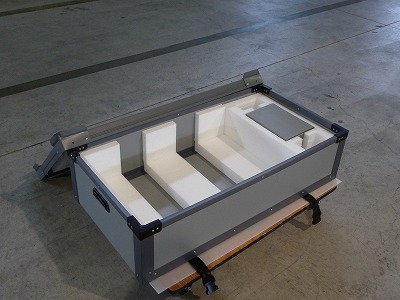

投光器を取り出したコンテナです。ポリプロピレン発泡クッションを厚めに取り付けているので緩衝性は抜群です。
-

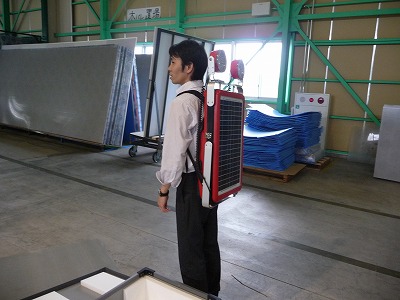

投光器はこのようにして使います。
電気の無い場所での探索に威力を発揮します。
ケース仕様
| 事例No | 0017 |
|---|---|
| 品名 | オリウス10 |
| サイズ（内寸） | |
| 色 | グレー |
| 厚み | 10mm |
| 底トレイ | その他 |
| 側面スリーブ | 固定 |
| ふた | t１０とL字アングル |
| 段積みコーナー | あり |
| ベルト | あり |
| 面ファスナー | なし |
| キャスター | なし |
| その他の部材 |
