導入事例
電磁弁パネル3台用コンテナ
電磁弁パネルを安全に運ぶコンテナです。
中身は約40キロ以上になるので持ち運びに不安のないガッシリした箱が希望でした。
また電磁弁パネルはたくさんのパーツが取り付けられているので、取り付け部分にダメージなく運べるように緩衝材が付いていることや３台一緒に運べることがご要望でした。
導入後
-
電磁弁パネル（外寸500ｘ450ｘH250ｍｍ）を運ぶコンテナです。
コンテナの外寸（縦ｘ横ｘ高さ）は約960ｘ560ｘ570ｍｍです。

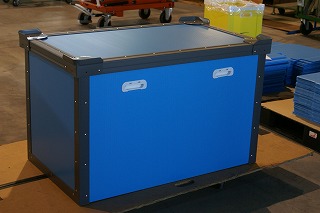

二人で運べるように長面に2個ずつ防塵取っ手をはめ込みました。
また重ねても荷崩れしないコーナーキャップをふたの四隅に取り付けました。
厚み10ｍｍのプラダンと専用フレームで構成されるコンテナなので重いものをいれて持ち上げても箱がゆがみません。また上から重さがかかっても箱がつぶれて変形することがありませんので中身を安全に運べます。 -
中身の電磁弁パネルは1台13キロあり、3台を一緒に搬送できるコンテナです。

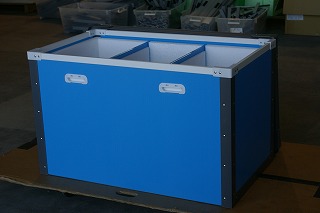

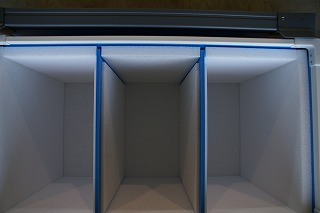

3台入れた時には、互いにぶつからずに安全に運べるように収納部を3つに仕切りました。 -
電磁弁パネルは焼付け塗装した金属フレームに空気弁ホースや基板がびっしりついています。
運搬中の損傷がないようにコンテナの内部は厚み20ｍｍのクッション材で覆いました。また仕切り板にもッション材がついています。
-

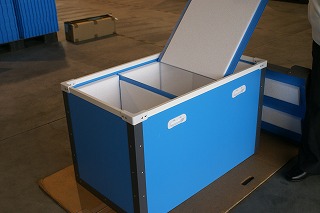

仕切り板は差込タイプで簡単に取り付け取り外しができます。
中身の出し入れも仕切りいたの取り外しで作業がスムーズになります。 -

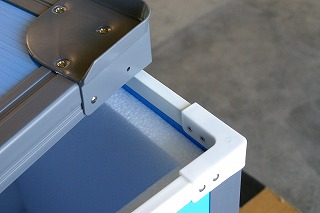

箱部分の口周りは樹脂フレームで覆い、角は樹脂コーナーをはめてあるので歪みが出ないつくりです。
ふたもプラダン厚み10ミリにL型樹脂アングルとコーナーで作ってあり強度は万全です。
ケース仕様
| 事例No | 0021 |
|---|---|
| 品名 | オリウス10 |
| サイズ（内寸） | 長さ: 912mm × 幅: 515mm × 高さ: 555mm |
| 色 | 水色 |
| 厚み | 10mm |
| 底トレイ | |
| 側面スリーブ | 固定 |
| ふた | |
| 段積みコーナー | あり |
| ベルト | なし |
| マジックテープ | なし |
| キャスター | なし |
| その他の部材 |
