導入事例
金属プレート搬送箱
半導体・電子材料とその周辺機器部品メーカーでお使いの搬送コンテナです。中に入るのは1980x1680x厚み100mmの金属プレートです。プレートの中央部分にはФ30高さ・140mmの管が突起しています。現在は木箱をお使いですがリユースできる樹脂製コンテナに切り替え希望です。
導入後
-

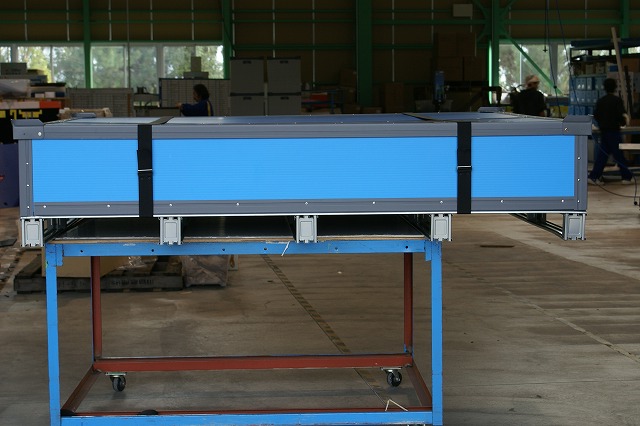

全容です。外寸は2070x1770x高さ280mm(パレット含む)です。
特殊なサイズなので特注のスチールパレットでコンテナとサイズを合わせました。コンテナ部はスチールパレットに鋲止めしてあります。フタを被せてベルト2本で締めます。 -

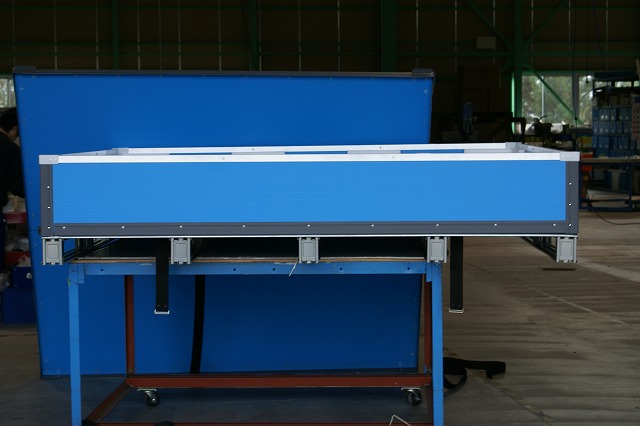

フタをはずしたところです。コンテナの口周りにはアルミフレームをかぶせて強化しました。
-

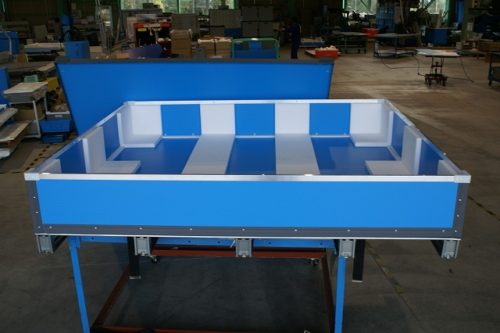

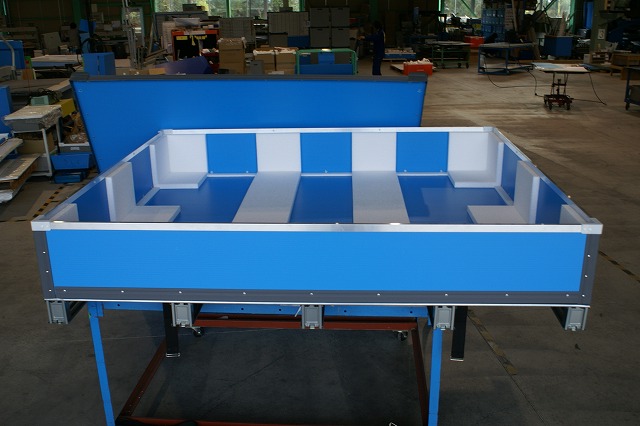

内部にはクッション材を貼りました。中身の出し入れ時に手が入り易いようにスペースをとってあります。
-

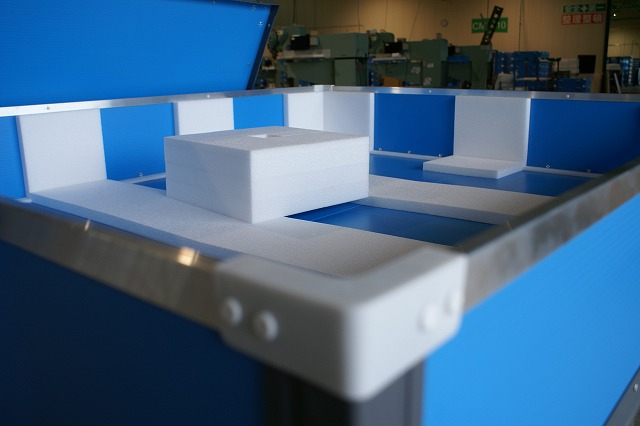

金属プレートの中央部突起を保護するクッション材をセットしました。
クッションの材質はポリプロピレンの45倍発泡品です。プラダンと同素材で、プラダンとの接着の相性が良い材質です。 -

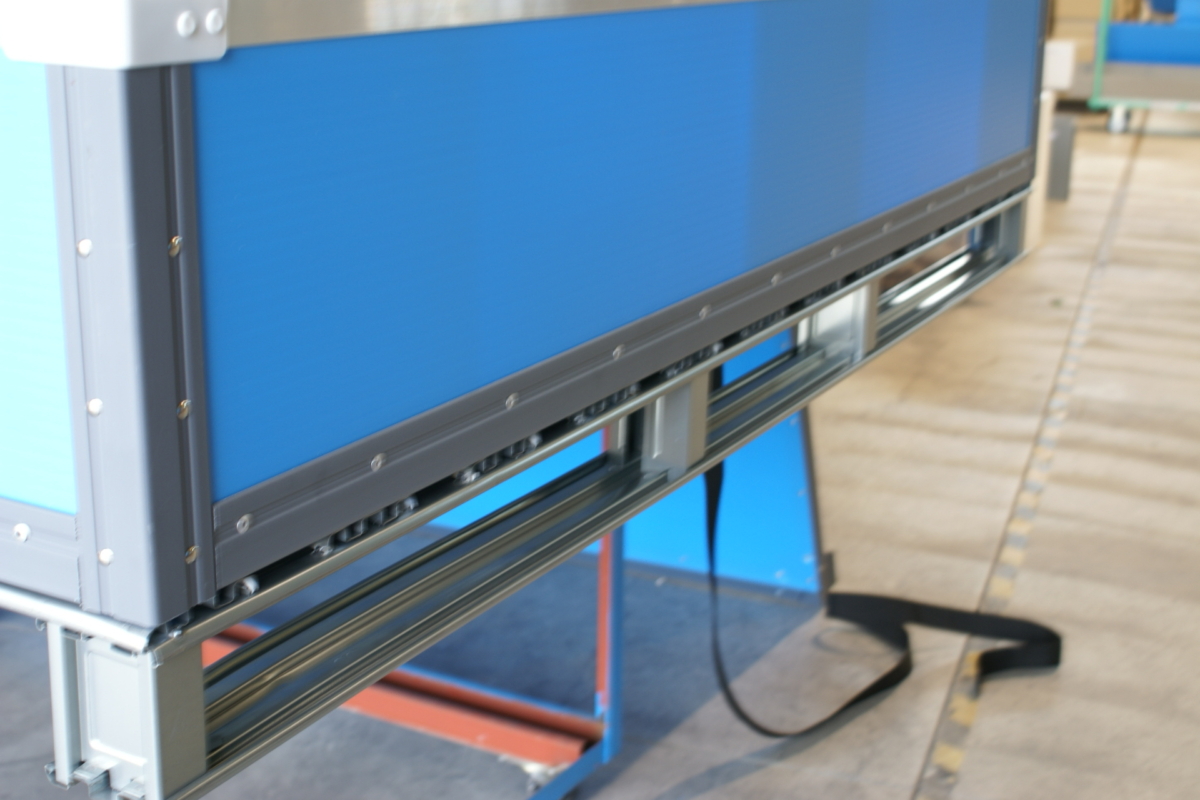

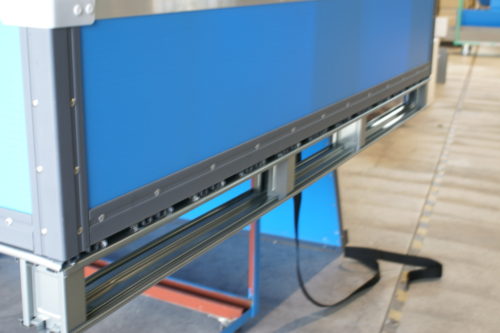

スチールパレットは高さ110mmで上板12本・桁板5本・コロ20箇所・下板5本で構成されています。荷重1トン対応品です。
ケース仕様
事例No | 0025 |
---|---|
品名 | オリウス10 |
サイズ(内寸) | 長さ: 2070mm × 幅: 1770 mm × 高さ: 280 (パレット含む)mm |
色 | 水色 |
厚み | 10mm |
底トレイ | パレット |
側面スリーブ | 固定 |
ふた | t10とL字アングル |
段積みコーナー | あり |
ベルト | あり |
面ファスナー | なし |
キャスター | なし |
その他の部材 |
