導入事例
航空ジェットエンジン部品搬送箱
航空エンジン部分のメンテナンスに機械部品を搬送するコンテナです。
箱のサイズが大きく、中身が重いので厚み10ミリのプラダンと専用フレームで作りました。
移動はお客様お手持ちのパレットで搬送します。

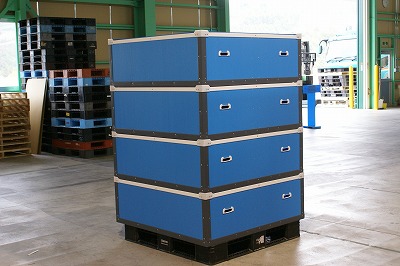

箱のコーナーは段積み用のズレ止めコーナーを使いました。
導入後
-
ジェットエンジン部品を運ぶケースで部品サイズに合わせて4種類のコンテナを4セット作りました。

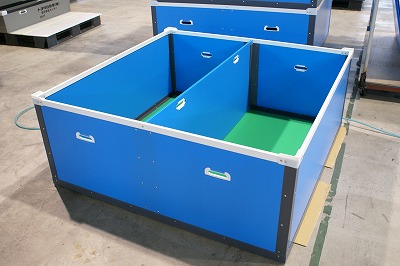

これはエンジン用で内寸1300x1300x520mmです。
底、側面のパネルは厚み10ミリのプラダンです。しっかり持てるように指穴あきの取っ手を4箇所つけました。 -
内部は航空エンジンが2台入るように区切ってあります。
-

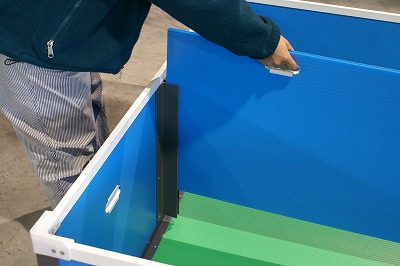

中央の仕切り板は取り外しができます。差し込み溝と取っ手で簡単に脱着できます。
-

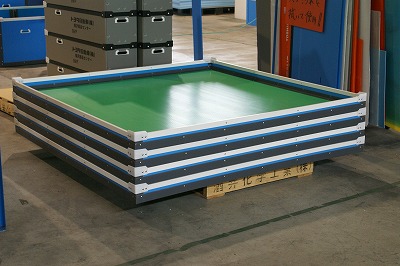

こちらは1600x1600xH75mmの浅くて大きなケースです。
厚み10mmのプラダンと10ミリ用フレームで構成されています。
平たい形状ながらたわみや胴膨れがなく仕上がっています。 -

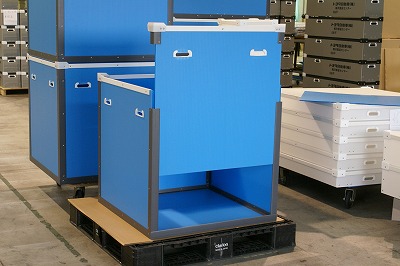

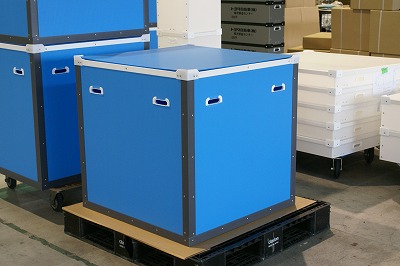

ドラム用で内寸820x820x高さ830mmのほぼ立方体のケースです。
-
出し入れしやすいように前1面が取り外しできます。
折りたたみはできません。
ケース仕様
事例No | 0015 |
---|---|
品名 | オリウス10 |
サイズ(内寸) | |
色 | 水色 |
厚み | 10mm |
底トレイ | |
側面スリーブ | 固定 |
ふた | その他 |
段積みコーナー | あり |
ベルト | なし |
マジックテープ | なし |
キャスター | なし |
その他の部材 |
