導入事例

治工具の構内移動用パレットコンテナ

導入後

  • 宇宙機器、ロケット、観測機メーカーの生産技術担当者からの依頼です。工作物件により工場エリアを替えるため、作機・治具類を移動する。移動・運搬がスムーズにでき、出し入れが効率よくできるコンテナラックをご希望です。

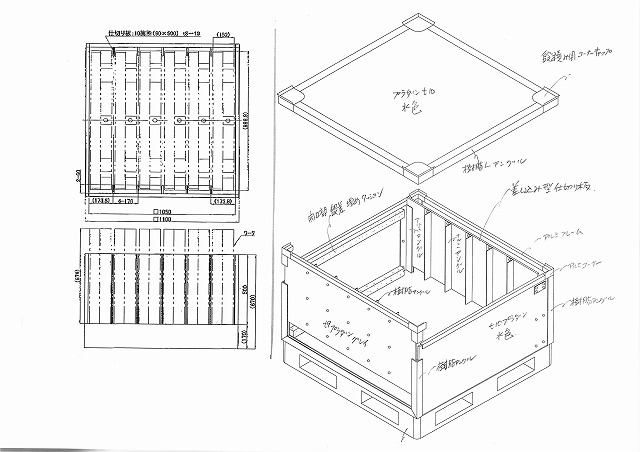

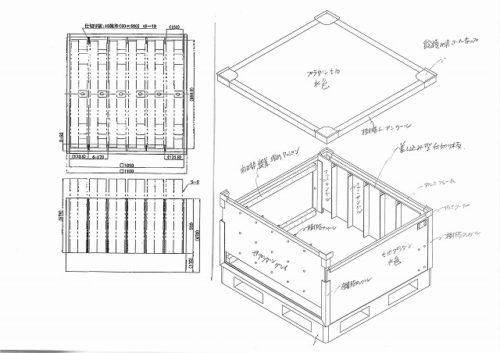

    左図はヤマコーが提案した出来上がり図です。
    これをたたき台にして、詳細を打合わせて後、ご発注いただきました。

  • 収納する治具の重さは1台約25kgで、オリウス1箱に6台入れます。
    総重量は約150kgになり、ハンドリフトで移動します。
    運用にあたっては出し入れが楽にできること・治具同士がぶつからないように留意しました。

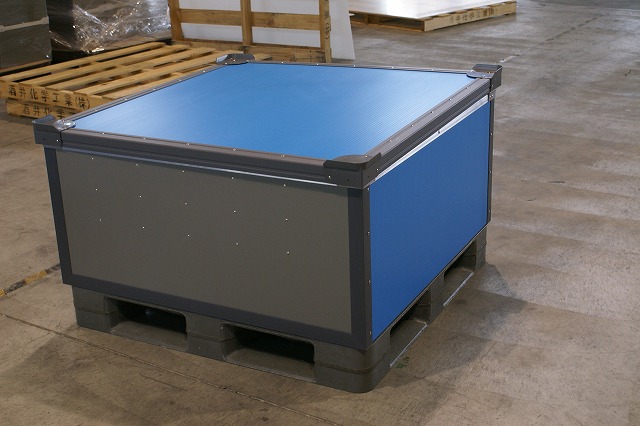

    左図は完成したオリウスの外観です。

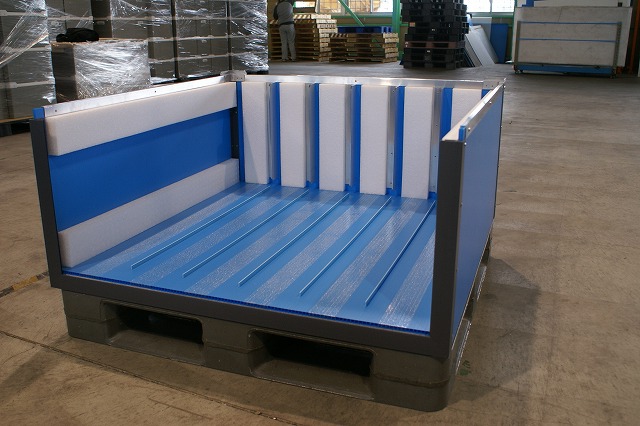

    手前のグレイ面は差込面で取り外しができ、残り3面は樹脂パレットに固定してあります。

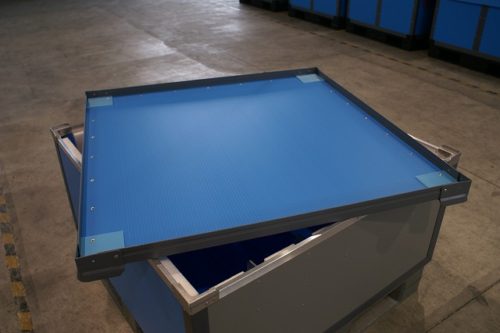

  • フタの内側にズレ止めを付け、フタがしっかり被るようにしました。

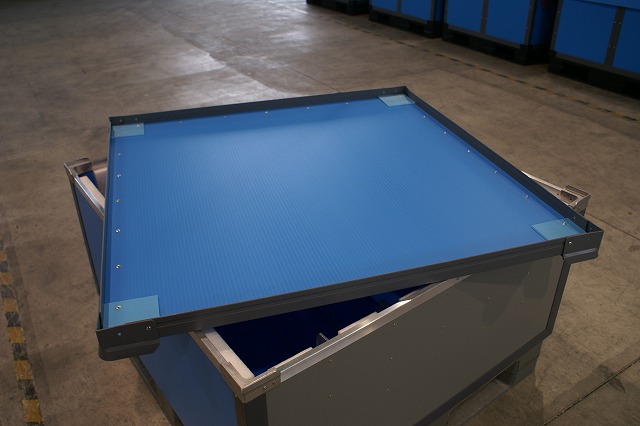

    フタの表側にはリブつきコーナーキャップをとりつけて、保管時には重ねることもできるようにしました。

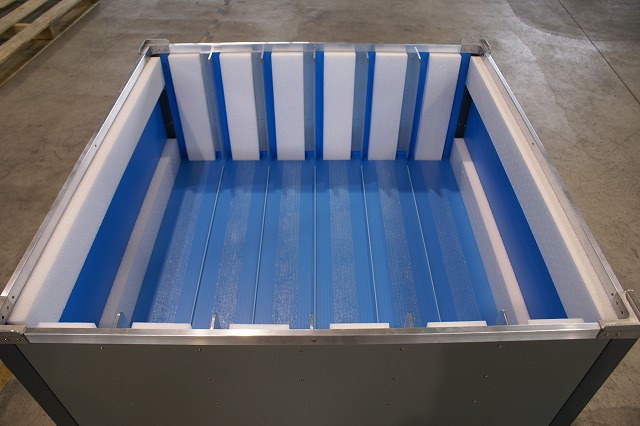

  • 奥面と前面にアルミのＬアングルを取付け、治具が倒れないように支えとしました。治具が傷つかないように、また治具同士がぶつからないように、クッション材で間隔を保持します。
    治具1台の収納スペースは約巾170mmｘ奥行き1000mm。

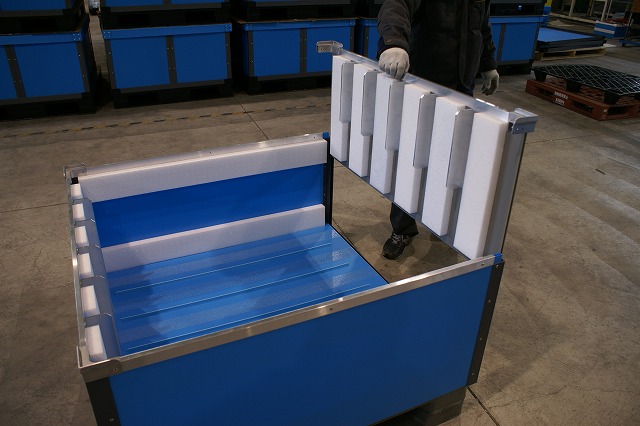

  • 手前の面をはずして出し入れします。
    重い治具を持ち上げずに出し入れできます。
    固定した3面の上部口周りはアルミフレームと金属コーナーで取り巻き、筐体をしっかりさせています。

  • 内底にはスライドテープを貼ってあります。
    これで治具が滑り易くなるので出し入れがより楽にできます。
    パレットは1100ｘ1100ｘ高さ150ｍｍの四方差し・ハンドリフト対応の樹脂パレットを使用しています。

ケース仕様

事例No 0033
品名 Sタイプ
サイズ（内寸） 長さ: 1100mm × 幅: 1100mm × 高さ: 500mm
色 水色
厚み 10mm
底トレイ パレット
側面スリーブ 三面続き一面はずし
ふた t１０とL字アングル
段積みコーナー あり
ベルト なし
マジックテープ なし
キャスター なし
その他の部材
