導入事例
ワイヤボンダ搬送キャリー

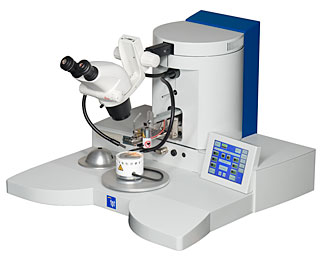

精密製造装置「ワイヤボンダ」の搬送キャリーです。
装置のサイズは680ｘ640ｘH490mmで約45kgあります。
キャリーは展示会場や企業プレゼンテーション場への搬送用です。
コンテナはキャスター台車に搭載されているので移動が楽にできます。
また装置にフィットしたクッション材が設置してあるのでそのまま置くだけで梱包が完了します。
空のときには梱包箱はコンパクトにたためるのでせまい会場でジャマになりません。
導入後
-

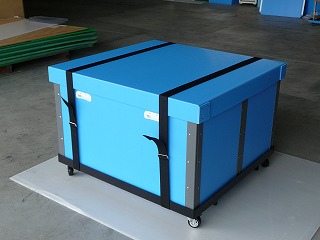

組みあがった状態です。
台車ごとぐるりと一周するベルトが2本ついています。 -

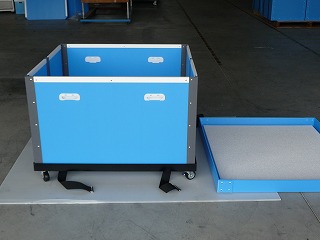

ベルトを解き、かぶせの蓋をはずしたところです。
かぶせの蓋の内側にもクッション材を取り付けています。 -

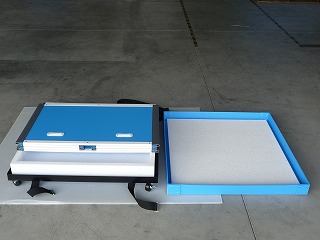

側面をおりたたんだところです。扱いやすいように取っ手を4箇所取り付けています。
-

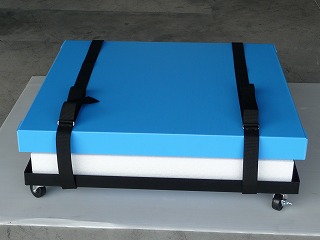

フタをおいてベルトを掛ければコンパクトにかたずけておけます。
-

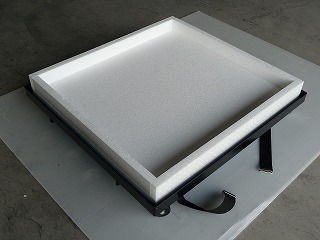

下部のキャリーは塗装鉄製枠で底に補強桟が2本溶接で入っています。
箱の外寸法にぴったりのサイズで作ったキャリーです。クッションはポリプロピレン発泡体です。
構造はまずキャリーの内側に厚み10mmのプラダンを嵌めこんで鋲止めします。
そこにクッション厚み30mmを敷いて、さらに周囲にクッションを重ねてふち高にします。
装置をこの中に置くだけで梱包が完了します。 -

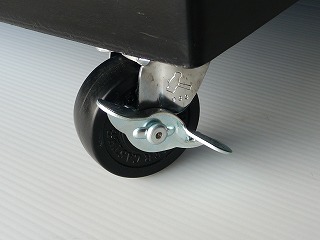

キャリー台車のキャスターは対角の2箇所がストッパー付きです。
出し入れ時にはキャスターを固定できるので安全安心な作業ができます。
ケース仕様
| 事例No | 0013 |
|---|---|
| 品名 | オリウス10 |
| サイズ（内寸） | 長さ: 850mm × 幅: 800mm × 高さ: 500mm |
| 色 | 水色 |
| 厚み | 10mm |
| 底トレイ | C式トレイ |
| 側面スリーブ | 四面続き（ヒンジフレーム） |
| ふた | C式（ｔ5） |
| 段積みコーナー | なし |
| ベルト | あり |
| マジックテープ | なし |
| キャスター | あり |
| その他の部材 | クッション |
