導入事例
プリフォーム搬送用ボックスパレット
導入後
-

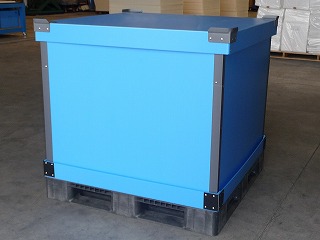

ペットボトル用のプリフォームを海外へ運ぶワンウエイ搬送コンテナです。
中身の重量はあまりないですが、搬送ルートが長いので、胴部をしっかりホールドするようにフタと底トレイは深めにしました。
底トレイのコーナー部分には硬い樹脂板をとりつけて補強しています。 -

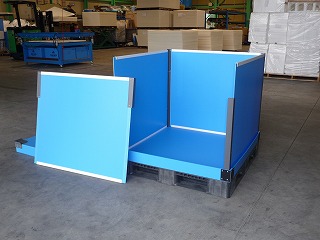

まずフタをとって、前面を外します。
プラダンは上下に樹脂フレームをかぶせて、面のたわみを抑えるよう強化しています。 -

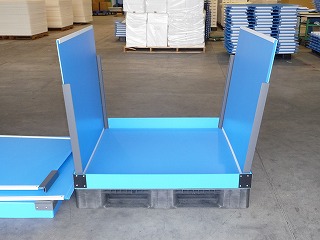

後面をはずして、両サイドを抜きます。
面の下にはめた樹脂フレームで、底の溝にしっかりはまって安定感があります。 -

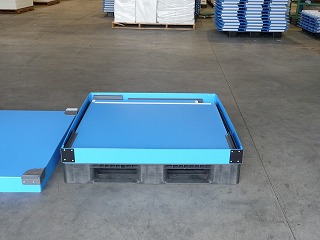

全体を底のトレイに収めたところです。組立はバラシと逆順にします。
-

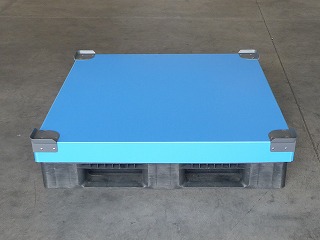

フタをかぶせるとコンパクトな形状になります。
フタの四つ角にはズレ止めコーナーキャップがついているので、搬送時の段積みが安定します。
ケース仕様
事例No | 0037 |
---|---|
品名 | オリウス10 |
サイズ(内寸) | 長さ: 1100mm × 幅: 1100mm × 高さ: 1100mm |
色 | 水色 |
厚み | 10mm |
底トレイ | パレット |
側面スリーブ | 四面バラはずし |
ふた | t10とL字アングル |
段積みコーナー | あり |
ベルト | なし |
マジックテープ | なし |
キャスター | なし |
その他の部材 |
